活性炭吸附脱附催化燃烧废气处理设备

更新:2021-10-31 10:22:11      点击:
  • 品牌:   实恒
  • 型号:   SH-RCO
产品介绍

一、设备工作原理


     活性炭吸附脱附催化燃烧废气处理设备(以下简称活性炭吸附脱附催化燃烧设备),其原理设计是采用为蜂窝状活性炭作为吸附剂,并结合吸附净化、脱附再生并浓缩VOCs和催化燃烧的工作原理,即将大风量、低浓度的VOCs有机废气通过蜂窝状活性炭吸附脱附以达到净化空气的目的,当活性炭吸附饱和后再用热空气脱附使活性炭得到再生,脱附出的浓缩的废气有机物被送往催化燃烧床进行催化燃烧,这样有机物被氧化成无害的CO2和H2O,经过燃烧后的热废气则通过热交换器加热冷空气,经过热交换后降温的气体部分排放,其余部分用于蜂窝状活性炭的脱附再生,这样就会达到废热利用和节能的目的。

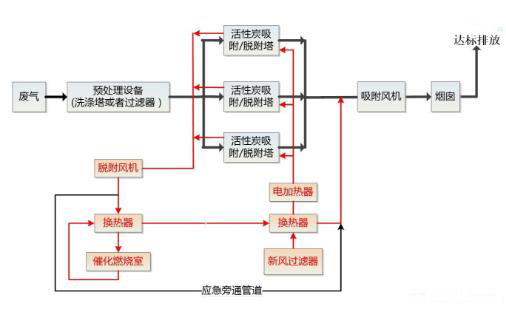

    二、 工艺流程图


    由上图看出:VOCs废气处理工艺流程为:一级预处理—二级预处理—活性炭吸附脱附—深度氧化。

1、预处理装置:实际设计是根据每个项目废气污染物的工况和成分不同,核定具体的设计方案,预处理装置选定应视每个项目情况而有所不同,经过一级预处理后部分可以被酸碱等洗涤液溶解的污染物被去除,之后再进入二级预处理将粉尘、油雾等物质除掉。

2、活性炭吸附脱附阶段:吸附脱附是采用专门的特殊晶体结构的颗粒活性炭,主体吸附装置采用2个吸附罐体并联工作,在运行时相互切换,其共用一套管路系统。一个吸附罐进行吸附的同时另一个吸附罐进行解吸和干燥,工作中定时切换。

a)、运行中尾气是由吸附罐下部进入,其中的有机气体被活性碳吸附下来,被净化后的气体则从吸附罐上部排出。吸附系统采用多重控制系统,自动调节已保证系统稳定效率高的运行。

b)、将吸附在活性碳上的有机气体用水蒸气进行分析。蒸汽由罐体上部进入,穿过活性碳吸附床层,将被吸附的组分解吸出来并带入冷凝器,解吸气体被冷凝下来流入分层槽;在分层槽内,有机物和水靠重力自动分离,上层得到的有机物,予以回收,下层的化学污直接排放。

c)、当活性碳完成脱附并经新鲜空气干燥后,将会自动切换回吸附状态,从而完成一个循环过程(注:整个过程在PLC控制下连续自动运行)。

3、深度氧化阶段:该阶段通常废气采用经预处理+活性炭吸附装置净化后即可排放,可满足行业排放标准。但是若针对部分客户所在区域要求更高(比如零排放,或者厂区离周边居民区特别近的情况下)对废气异味特别敏感,这种情况下即便达到环保标准仍可能会被投诉,但是深度氧化作用可以保证根本除掉异味并将污染情况降至更低。
