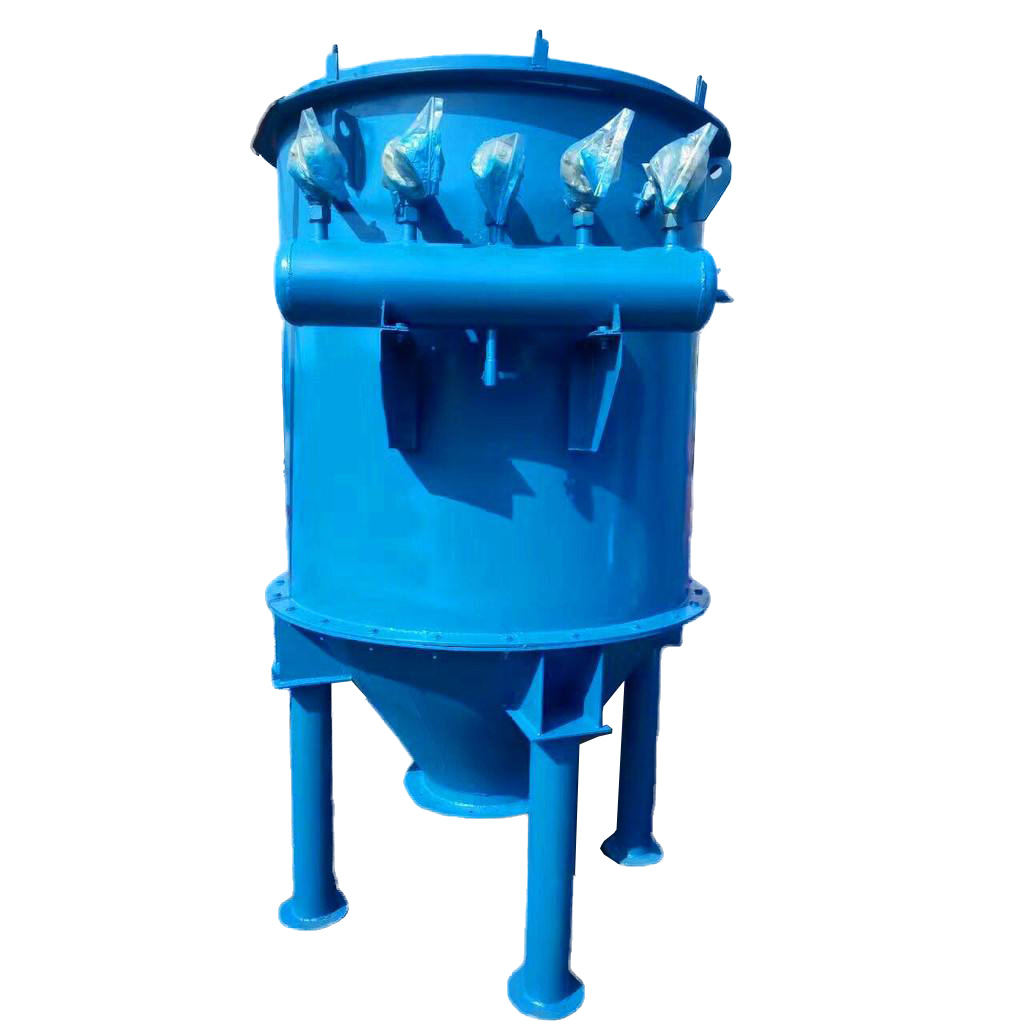

ZC型机械回转反吹扁袋除尘器

更新:2021-9-27 16:37:51      点击:
  • 品牌:   实恒
  • 型号:   ZC-I;ZC-II
产品介绍

    一、产品介绍

    机械回转反吹袋式除尘器一种新型的除尘装置,其结构设计采用的是大气回转反吹方方式进行清灰。其脉冲清灰是采用高压风机反吹清灰的一款布袋除尘器,它取代了原来的压缩空气系统,并且使得更换滤袋更加方便。可宽泛应用于机械、铸造、采矿、冶炼、建筑材料、粮食化工和其他许多领域。

    二、结构设计特点

     1、机械回转反吹袋式除尘器的壳体按照旋风除尘器流型设计,能够起到局部旋风作用,工作中大颗粒尘经旋风离心作用首先分离,小颗粒尘则由滤袋由于进行二级除尘减轻了滤袋的负荷,同时增加了滤袋使用寿命。采用圆筒拱顶的体形设计,从受力上比较均匀,而且抗爆性能好。

     2、采用梯形扁袋在圆筒体内布置,结构简单、紧凑,过滤面积指标高,在反吹风作用下,梯形扁袋振幅大,只需一次振击,即可抖落积尘,有利于提高滤袋寿命。

     3、由于采用了旋臂回转对环状布置的每个布袋轮流分圈反吹清灰,因此再生工况并不影响除尘器的整体净化效果,反吹清灰对除尘器整机阻力基本无影响。

     4、该除尘设备采用了设备自带的高压风机,在反吹清灰中不受使用场合气源条件的限制,易损件少、维护简便、运行可靠。从而克服了压缩空气脉冲清灰的弊病。反吹风作用距离大,可采用长滤袋,充分利用空间,占地面积小,处理烟气量大。

    三、工作原理

     1、粉尘过滤原理:含尘气流由切向方向进入过滤室的上部空间,由于结构入口为蜗壳型。大颗粒及凝聚粉尘尘粒在离心力作用下会沿着筒壁旋转落入灰斗中,而小颗粒粉尘弥散于过滤室袋间空隙从而被滤袋阻留下来。被粘附在滤袋的外层表面,被净化后的空气则会透过滤壁经花板上滤袋导口汇集于清洁室,由通风机吸出而排放于大气中。

     2、清灰再生原理:当随着过滤工况的持续进行,被阻留的粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限时,除尘器根据需要可以手动或自动开启反吹风机,也可由差压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构进行反吹,(注:自控装置我公司也可以配套提供)。具有足够动能量的反吹风气流则由旋臂喷口吹入滤袋导口,阻挡过滤气流并改变袋内压力工况,从而引起滤袋的实质性振击而抖落积尘。

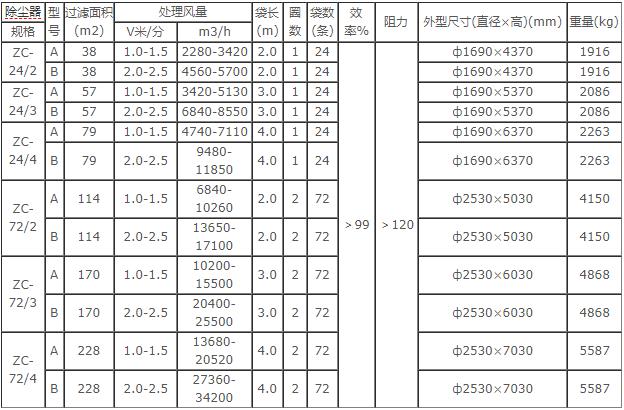

    四、规格型号表
