脉冲式滤筒除尘器的工作原理

脉冲式滤筒除尘器是将滤筒作为为过滤元件并采用脉冲喷射的过滤式除尘设备。滤筒除尘器在粉尘除尘设备中是一个应用比较多的除尘设备。是实恒除尘厂家吸收和综合国内处同类产品的优点而开发研制成的一种新型产品，它设计中采用了折叠滤筒式新颖结构形式，除尘滤筒滤料均采用本公司的技术产品—“微孔薄膜复合滤料”，因而具有优越的技术性能及运行可靠等诸多优点。

脉冲式滤筒除尘器的工作原理

1、过滤原理（如下图所示）：工业含尘气体当进入除尘器灰斗后，由于气流断面突然扩大以及气流分布板的作用，含尘气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘迅速沉积在滤料表面上，被净化后的气体则进入净气室由排气管经风机排出。

当脉冲阀开启时，气包内的压缩空气通过脉冲阀经喷吹管上的小孔喷射出一股高速、高压的引射气流，从而形成一股相当于引射气流体积1～2倍的诱导缺陷流，一同进入滤筒内，使滤筒内出现瞬间正压并产生鼓胀和微动；沉积在滤料上的粉尘脱落，掉入灰斗内，灰斗内的粉尘通过卸料器，连续排出。

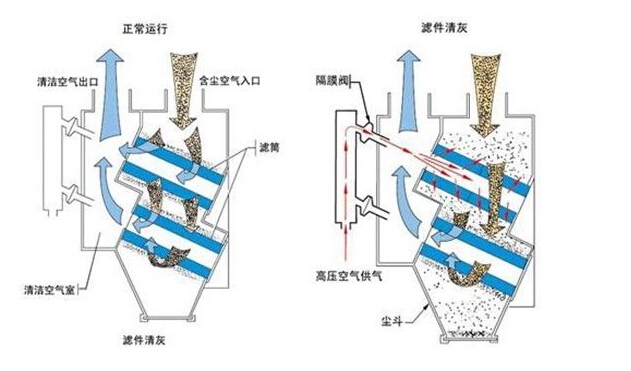

滤筒式除尘器工作原理图

   2、清灰原理（如上图所示）： 脉冲式滤筒除尘器的过滤阻力会随着滤筒过滤表面的粉尘层厚度的不断增加而变大，当阻力达到某一规定值时，应对滤筒进行清灰，而此时的脉冲控制仪就会自动控制电磁脉冲阀的开启和关闭。

    脉冲式滤筒除尘器这种脉冲喷吹清灰方式，是逐排滤筒顺序进行清灰，其中脉冲阀开闭一次就会产生一个脉冲动作，所需的时间为0.1～0.2s，脉冲阀相邻两次开闭的间隔时间为1～2min，等到全部滤筒完成一次清灰循环所需的时间为10～30min。
