DMC型脉冲布袋除尘器控制器接线图

脉冲操控设备—脉冲操控仪是DMC型脉冲布袋除尘器的喷吹清灰体系中的首要操控设备。脉冲操控仪的作业流程为，它的输出信号操控电磁脉冲阀喷吹压缩空气对滤袋进行循序清灰，使得除尘器的阻力始终保持在已设定的范围内，以确保除尘器的处理才能和收尘效率的高低，与此同时也设有压差操控仪的输入接点，在接上压差操控仪后，还可以定压差进行清灰。

实恒新近推出的云平台脉冲操控仪，不但具有了之前脉冲操控仪的一切功用，还可以通过PC端、手机端来进行后台监控参数和长途升级等等功用。以下是脉冲操控仪YLY-CK-333接线介绍：

1）进线电源

进线电源是选用AC 220V，其进线电源接的线端子则坐落操控器的左边的两位端子，端子上面所标注的端子名称为“L”和“N”；

2）模拟量输出采集4-20mA接线

工业现场所使用的4-20mA信号则可分为两种，一种为两线制4-20mA信号，另一种为三（四）线制4-20mA信号，两线制脉冲操控仪4-20mA信号接线办法为，一端接端子24V+，而另一端接AI(x)+，下图是以AI1体系通道为例，其接线办法如下：

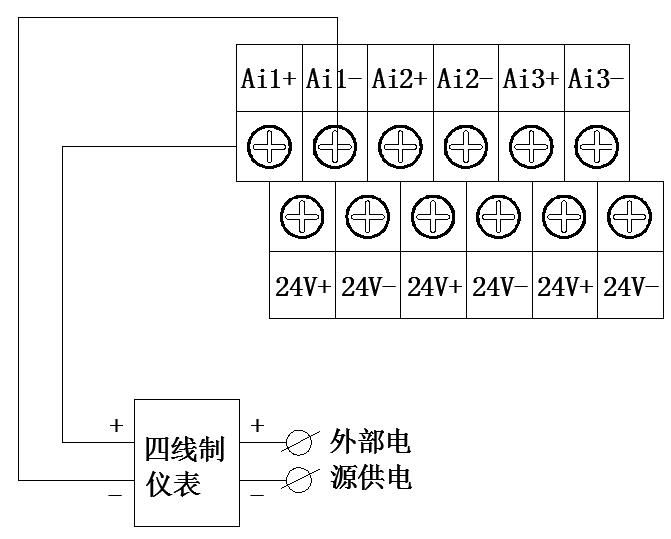

三（四）线制4-20mA信号接线办法为，一端接端子AI(x)+，而另一端接AI(x)-，下图就以AI1通道为例，接线办法如下：

3）开关量输入接线

   本操控器只承受无源干接点信号的开关量信号进入操控器，接入办法为一端接“COM”端子，另一端接DI（x）端子：

4）开关量输出接线

本操控器共输出3路无源干接点信号，端子样式选用双层端子，上层端子为常闭信号，基层端子为常开信号；

5）485通讯、级联操控仪的接线办法

本操控器一共有一路485接线端子，接线端子坐落操控器的右下角，则该端子是用于扩展级联操控仪的，是与级联操控仪485端子A-A,B-B相连接。
