布袋除尘器的工作原理及粉尘处理流程剖析图文解说

2019-7-7 16:05:23      点击:

布袋除尘器的工作原理及粉尘处理流程剖析图文解说:

布袋除尘器的除尘作用效果工作原理(见附图一)是:含尘气体当经过布袋除尘器时,由于粉尘被滤袋而阻留,在经过净化后的气体由排风口排出,沉积在滤袋上的粉尘颗粒,必须要经过各种清灰方式,才能使其沉降到集尘斗中再被卸出。布袋除尘器的清灰机构如图(a)振打型、(b)逆流反吹型-(c)气环反吹型和(d)脉冲喷吹型。

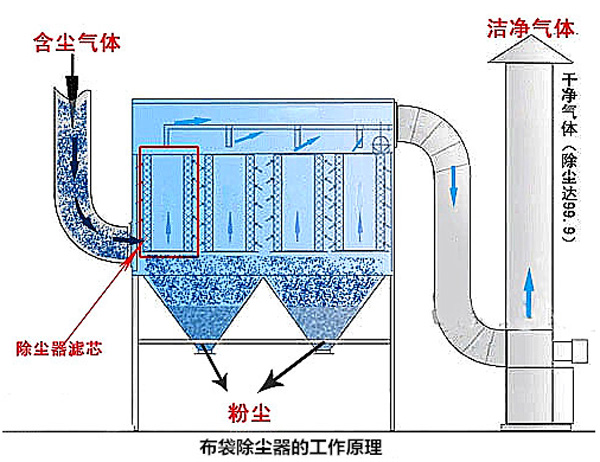

布袋除尘器的工作原理图(附图一)

振打型一般是使用的机械振动滤袋,用振打方式将除尘布袋上的粉尘振动下来。逆流反吹型就是使用与含尘气流反方向活动的气流,将滤袋上的粉尘彻底吹落下来。气环反吹型布袋除尘器就是使用具有喷发压缩空气缝隙的气环,沿圆筒形滤袋外侧进行上下移动,将滤袋上的粉尘使用喷吹装置吹落下来。脉冲喷吹型是使用脉冲控制仪每隔30~60秒,将压缩空气从喷嘴经过喇叭口喷入滤袋一次(每次喷吹 0.1秒)。含尘气流是由滤袋四周进入滤袋中,经滤袋过滤后的气体从滤袋内经过喇叭口排出。在清灰作业时,使用压缩空气突然喷入,使布袋遭到向外撑的振动力及向外的喷发气流,把滤袋上附着的粉尘振吹下来。布袋除尘器能够净化比重较轻的粒度小至0.5微米的微细粉尘,除尘功率超过旋风除尘器,用于处理气体量不大的情况更为有利。因此用于质料磨、水泥磨极为适当,一方面凤量不大,同时对质料及水泥微细粒子收回又很重要。另一方面因设备费用低,操作管理完全能够自动化,所以在水泥工业中一般用作第二级除尘设备。小水泥厂目前一般使用中部振打zx型袋式除尘器或自制简易袋式除尘器。

为阐明其工作原理在下面我们就以ZC型袋式除尘器(见附图二)为例进行说明,ZC型振打袋式除尘器是由振打清灰设备、滤袋、过滤室(箱体)、集尘斗、进出口风管及螺旋输送机等主要部分所组成。它的结构如图所示。过滤室1,是依据布袋除尘器的标准有所不同,将其分成2-9个分室,在每个分室内分别挂有14个沱袋。2,含尘气体是由进风口3进人,再经过隔风板4,然后分别进入各室的滤袋中。气体再经过滤袋过滤后,然后经过排气管5排出室外。在除尘器进行排气时,排气管闸板6翻开,此时回风管闸板7为封闭状态。气体的活动主要是靠通风机抽吸的作用效果。将滤袋的上口悬挂在挂袋铁架8位置上,且呈封闭状态。把滤袋的下口固定在花板9位置上。通过顶部的振打设备10,然后再经过摇杆11打棒12与框架13相连接。布袋除尘器的这些原理您了解了吗?如对我们公司的产品感兴趣,请来函来电联系我们。


            布袋除尘器结构工作流程剖析图(附图二)
