布袋除尘器内部构造图

2020-2-13 11:25:09      点击:

  布袋除尘器内部构造图

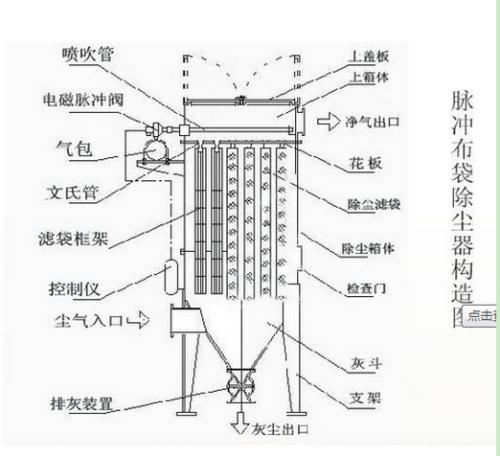

本网站前面章节已经介绍过,袋式除尘器的除尘作用主要是依靠除尘滤袋来进而实现的。本章节主要介绍布袋除尘器内部构造(见布袋除尘器内部构造CAD图纸如下)在净气室当含尘气体由滤袋的一面到达另一面时,含气粉尘便被阻留在滤袋的表面,废气气体则被得到净化,然而积附在滤袋表面的粉尘层也能够起到一定的滤尘作用,布袋除尘器因而得到很高的除尘效率。


布袋除尘器内部构造,布袋除尘器结构图

布袋除尘器一般除了有除尘部件---除尘布袋外,另外还有一个也很重要的组件---清灰装置(见布袋除尘器结构图片如下)。清灰的原理是由于滤袋表面粉尘层的不断增厚,除尘滤袋对于气流的阻力也在逐渐增加,含尘气体则会通过的能力也会逐渐减小。其实也就是说布袋除尘器的处理风量也会越来越小。为了让布袋除尘器能持续有效地工作,必须及时清除滤袋上的积灰,使得滤袋会经常处于比较干净的状态。因此布袋除尘器一般都安装有清灰装置(简易袋式除尘器除外)。并配有自动清灰装置的袋式除尘器都安装有控制器,是用来控制清灰装置的工作次数和强度的,使得粉尘层厚度合适,并保证粉尘除尘工作的顺利进行。与此同时,布袋除尘器还安装有专门收集粉尘的灰斗,用来收集清落的粉尘。在灰斗下方一般还设有排灰机械,比如螺旋输灰机,刮板输送机,排灰阀等等。


布袋除尘器内部结构图片

布袋除尘器通常都设有外壳,班将滤袋和清灰机构等部件统统都装在外壳内。除尘器外壳通常被分为两个布袋除尘器除尘机制部分:一部分是尘气室,内部装有进气口,通常是含尘气体进入的地方,也是净化后的气体排出的部位。另一部分为净气室,内部装有排气口,在壳体上还有人孔或者手孔,以便检查和维修。
