布袋除尘器的组成及工作原理
布袋除尘器的组成及工作原理
回转窑俗称旋窑),是一种旋转煅烧窑,其外形类似于转床,因此也叫转床窑,属于建材设备类。回转窑若按处理物料的不同可分为水泥窑、冶金化工窑和石灰窑。在回转窑布袋除尘器(见附图)应用在回转窑设备系统中,一般客户都会配备有专用布袋除尘器,在回转窑设备配套专用的布袋除尘器,可以有效减少空气中的粉尘的出现,而且还有利于环境的保护。
回转窑布袋除尘器的脉冲阀是脉冲喷吹的首要除尘设备,回转窑布袋除尘器的结构构造及工作原理如下:
1、回转窑布袋除尘器的构造组成是由以下四部分构成的:
a)上箱体:结构包括除尘器盖、回转窑布袋除尘设备、旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口组成。
b)中箱体:结构包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门组成。
c)下箱体:其中包括定位支承架、灰斗、星型卸灰阀、支座。
d)反吹风清灰机构:其中包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。反吹风旋臂是由置于顶盖上的减速器驱动组成,反吹风机是落地安装的,并通过中心管与旋臂连接对于三、四圈布置的滤袋,旋臂设分圈反吹装置。

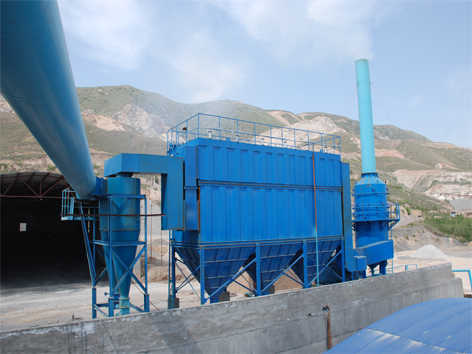

石灰窑布袋除尘器原理结构图片(附图)
2、回转窑布袋除尘器的工作原理:
回转窑布袋除尘器的工作原理:将含尘气流由切向入口进入到过滤室上部空间中,由於除尘器入口设计为蜗壳型,大颗粒及凝聚尘粒在离心力作用下就会沿着筒壁旋转落入灰斗。而小颗粒粉尘则弥散于过滤室袋间空隙从而被滤袋阻留,因而被粘附在滤袋的外层表面上,被净化后的空气则会透过滤壁,经过花板上滤袋导口而汇流于清洁室中,而净气则会由通风机吸出而将排放于大气中。
